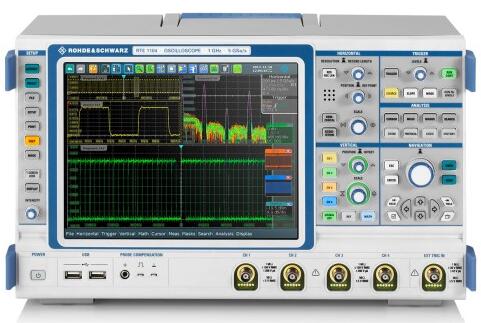

R&S?RTE 數字示波器

文章出處：示波器??作者：admin??人氣：

R&S®RTE數字示波器可讓您對測量結果更有信心，它提供了更多測量工具，可以迅速獲得結果，并且更容易使用。從嵌入式設計開發、電力電子分析到一般性調試，R&S®RTE提供了用于完成日常測試與測量工作的快速解決方案。

主要特點：

•帶寬范圍200 MHz到2 GHz，采樣率5GS/s，標準存儲深度高達40 Msample

•即使在500 μV/div下也能達到全帶寬
•單核AD轉換器提供了大于7位的ENOB

•即使在執行測量和分析任務時，也具有每秒100萬個波形的波形捕獲率

•高分辨率采集：垂直分辨率高達16位

•極佳的觸發抖動：< 1 ps (RMS)
•觸摸縮放：通過指尖操作獲得信號細節

•對以下串行協議執行觸發和解碼：I2C、SPI、UART/RS-232/RS-422/RS-485、CAN、CAN-FD、LIN、FlexRay™、I2S/LJ/RJ/TDM、MIL-STD-1553、ARINC 429

•自動電源測量選件

R&S®RTE示波器的應用和功能特性：

應用	R&S®RTE的功能特性
嵌入式設計和調試	1、利用高波形捕獲率快速發現罕見信號故障 2、創新的觸發系統可實現高準確度和觸發靈敏度 3、高分辨率采集：垂直分辨率高達16位 4、硬件加速的測量和分析功能（例如，直方圖、模板測試） 5、QuickMeas：一鍵快捷操作即可獲得關鍵測量結果 6、歷史模式：按當前時間往回查看波形 7、模板測試：設置僅需數秒 8、功能強大和用戶界面友好的FFT頻譜分析：適用于時頻關聯測量和EMI調試 9、針對 I2C/SPI、RS-232/UART、CAN/LIN、FlexRay™、I2S/LJ/RJ/TDM、MIL-STD-1553、ARINC 429 執行觸發和解碼 10、混合信號分析選件 11、通過電源分析軟件對開關電源和DC/DC轉換器進行電源測量 12、直觀的用戶界面便于高效完成工作 13、有源探頭具有創新的功能特性，如微型按鈕和R&S®ProbeMeter電壓計 14、重量小、噪音低、緊湊型實驗室儀器
信號驗證	1、信號保真度高，提供了額外測量裕度 2、數字觸發系統具有極低的實時觸發抖動 3、即使在500 μV/div幅度范圍也能達到全帶寬，可以真實顯示微弱信號 4、高分辨率采集：垂直分辨率高達16位 5、具有優異的通道間隔離，無串?dāng)_ 5、有源探頭具有優異技術參數
生產測試	1、全面的自動測量功能 2、快速遠程界面包含儀器的全部功能 3、模板測試：設置僅需數秒 4、可安裝在19英寸機架中
服務、維護和教學	1、適合通用調試 2、直觀、智能的用戶向?qū)?br /> 3、快速訪問重要工具 4、重量輕，便攜式儀器
