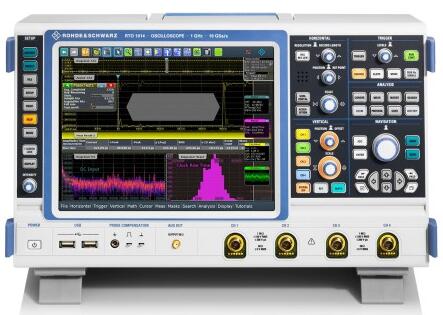

R&S?RTO 數字示波器

文章出處：示波器??作者：admin??人氣：

R&S®RTO是600 MHz 至4 GHz帶寬級別示波器中的一款緊湊式儀器，它具備優異的信號保真度，高波形捕獲率以及實時數字觸發系統。它提供了豐富的測量和分析功能，全面優化的觸摸操控使得示波器的操作變得極其簡便。

主要特點：

•帶寬范圍600 MHz到4 GHz，采樣率高達20 GS/s，標準存儲深度高達80 Msample

•具有同類儀器中極佳的低噪聲模擬前端

•即使在1 mV/div下也能達到全帶寬
•單核AD轉換器提供了業內極佳的ENOB ＞7 Bit

•即使在執行測量和分析任務時，也具有每秒100萬個波形的波形捕獲率

•高分辨率采集：垂直分辨率高達16位

•業內極佳的觸發抖動：< 1 ps (RMS)

•對以下串行協議執行觸發和解碼：I2C、SPI、UART/RS-232/RS-422/RS-485、CAN、CAN-FD、LIN、FlexRay™、Audio、MDIO、USB、MIPI-RFFE、MIL和ARINC

•USB、10/100/1000BaseT、10GBaseT以太網、MIPID-PHY和BroadR-Reach以太網一致性測試

R&S®RTO示波器的應用和功能特性：

應用	R&S®RTO的功能特性
嵌入式設計和調試	1、利用高波形捕獲率快速發現罕見信號故障 2、創新的觸發系統可實現高準確度和觸發靈敏度 3、高分辨率采集：垂直分辨率高達16位 4、硬件加速的測量和分析功能（例如，直方圖、模板測試） 5、智能網格顯示，充分利用ADC的垂直分辨率，適合顯示多個波形 6、對最多4條串行總線執行高級觸發和解碼 7、混合信號分析 8、功能強大和用戶界面友好的FFT頻譜分析：適用于時頻關聯測量和EMI調試 9、通過電源分析軟件對開關電源和DC/DC轉換器進行高級電源測量 10、歷史回放功能 11、直觀的用戶界面便于高效完成工作 12、有源探頭具有創新的功能特性，如微型按鈕和R&S®ProbeMeter電壓計 13、重量小、噪音低、緊湊型實驗室儀器
信號驗證	1、信號保真度高，提供了額外測量裕度 2、數字觸發系統具有極低的實時觸發抖動 3、高分辨率采集：垂直分辨率高達16位 4、具有同類儀器中最低的本底噪聲 5、有源探頭具有優異技術參數 6、對于≤10mV/div的幅度范圍也可達到全帶寬，可以真實顯示微弱信號 7、抖動選件 8、適用于USB 2.0, 10/100/1000BaseT以太網和10GBaseT以太網的一致性測試軟件
汽車電子	1、信號保真度高，能夠獲得可靠測量結果 2、高分辨率采集：垂直分辨率高達16位 3、適用于CAN/CAN-FD/LIN/FlexRay™總線接口的高級觸發和解碼選件 4、適用于BroadR-Reach以太網的一致性測試軟件 5、利用高波形捕獲率快速發現罕見信號故障
生產測試	1、全面的自動測量功能 2、快速遠程界面包含儀器的全部功能 3、可安裝在19英寸機架中；支持LXI C類標準
