主要特點和優點
RSA6100A 系列6.2 GHz 和14 GHz 實時頻譜分析儀
-
高性能頻譜分析儀
-
-
20 dBm 的 TOI(三階截?cái)帱c(diǎn))，2 GHz，典型值
-
顯示平均噪聲電平在 2GHz 時為 -151 dBm/Hz (-170 dBm/ Hz, 預放開, 典型值)，可實現低電平信號
-
± 0.5 dB 絕對幅度精度至 3 GHz，提供高度的測量精度
-
任何情況下，預選器均在工作狀態，確保無鏡像失真，在任何采集帶寬上提供最大動態范圍
-
最快速的高分辨率掃描：10 kHz 分辨率帶寬、1 GHzSPAN下 掃描時間不超過 1 秒鐘
-
發現
-
-
DPX®頻譜處理技術，使用基于發生頻次的顏色等級畫面，直觀地理解隨時間變化的 RF 信號
-
革命性的 DPX 技術，可以顯示最短 10.3 微秒的瞬態信號
-
DPX 頻譜提供在整個儀器全頻段上掃描，發現并捕獲信號
-
觸發
-
-
觸發頻域中最短出現時間 10.3 微秒、時域中最短出現時間 20 納秒的瞬態信號
-
DPX 密度(DPX DensityTM) 觸發功能根據信號頻譜出現的概率觸發捕獲感興趣信號
-
時間限定和欠幅觸發，時域上捕獲易逝瞬態信號
-
頻率模板觸發，捕獲頻域中的任何變化信號
-
捕獲
-
-
可把高達 110 MHz 帶寬的所有信號捕獲到存儲器中
-
在 110 MHz 帶寬時支持長達 1.7 秒的采集長度，單次捕獲可以提供全面的分析，無需進行多次采集
-
與 TekConnect 探頭連接，進行 RF 探測
-
分析
-
-
時間相關多域顯示，幫助在故障診斷時，快速理解故障原因及影響
-
功率、頻率和統計測量幫助您檢定器件和系統：通道功率、ACLR、功率隨時間的變化、CCDF、OBW/EBW 和雜散測試
-
使用 CISPR 和 Mil/-6 dB 濾波器以及 CISPR 準峰值檢波器和峰值檢波器進行 EMI 診斷
-
相噪和抖動測量(選項 11)
-
脈沖測量(選項 20)- 測量 28 個矢量和標量參數，包括上升時間、脈沖寬度、PRI,脈沖到脈沖相位，線性調頻線性度，脈沖壓縮等項目，深入洞悉脈沖串行為
-
通用數字調制分析(選項 21)提供對 20 個調制類型的矢量信號分析功能
-
泰克 OpenChoice®用于幫助把測量數據輕松傳送至各種分析程序，如 Excel 和 MATLAB®
應用
-
頻譜管理－ 尋找干擾信號和未知信號
-
雷達/EW －脈沖和跳頻系統的完全檢定檢定雷達和脈沖 RF 信號
-
RF 調試－ 器件、模塊或系統
-
無線電/衛星通信－ 分析認知無線電和軟件定義的無線系統隨時間變化的行為
-
EMI 診斷－ 提高對設計通過一致性測試的信心
革命性的 DPX®頻譜畫面揭示了瞬變信號行為，幫助您發現信號的不穩定性、毛刺和干擾。在這里，可以詳細察看發生不頻繁的瞬態信號。發生頻次用顏色等級表示，不頻繁的瞬變事件用藍色表示，噪聲背景用紅色表示。上圖顯示DPX 密度™ 觸發功能是激活的，可在屏幕中心的測量框中看到，Trigger On This™ 已激活。任何大于選定水平的 信號密度都會導致觸發事件。
高性能頻譜和矢量信號分析及更多功能
RSA6000 系列頻譜分析儀取代了常規的高性能信號分析儀，為您提供執行日常任務所需的測量自信和功能。在 2 GHz 時典型的 20 dBm 三階截?cái)帱c(diǎn)和-151 dBm/Hz 顯示平均噪聲電平提供的動態范圍可幫助您克服頻譜分析測量挑戰。所有分析是完全預選的且沒有鏡像。RSA6000 系列使用寬帶預選濾波器，始終位于信號路徑上。您永遠不需要通過“關閉預選器”在動態范圍和分析帶寬之間進行折衷平衡。
RSA6000 系列標配有一套完整的功率和信號統計測量(包括通道功率、ACLR、CCDF、占用帶寬、AM/FM/PM 和雜散測量)工具。相噪及通用調制分析測量滿足了用戶對高性分析工具集的期待。
但是，僅僅成為高性能信號分析儀還不足以滿足今天的跳頻、瞬態信號測量要求。
RSA6000 系列將幫助您輕松發現其他信號分析儀可能會漏掉的設計問題。革命性的 DPX®頻譜顯示能夠以不同顏色直觀地實時呈現頻域中信號瞬變成分隨時間變化的情況，使您對您的設計的穩定性充滿信心，或者在錯誤出現時立即予以顯示。其他信號分析儀是不可能提供這種實時瞬變顯示的。一旦使用DPX®發現了一個問題，即可把 RSA6000 系列頻譜分析儀設置為以該事件為觸發條件，捕獲不斷變化的 RF 事件的連續時間記錄，在所有域中執行時間相關分析。您可以通過 RSA6000系列同時獲得高性能頻譜分析儀和寬頻帶矢量信號分析儀的功能以及實時頻譜分析儀獨具的觸發- 捕獲- 分析功能。
發現
通過采用 DPX®頻譜處理引擎專利技術，頻譜分析儀可以對瞬變事件進行實時分析。由于每秒鐘可進行多達 292,000 次頻率變換，因此在頻域中可顯示事件周期最短 10.3 微秒的瞬變。這比掃描分析技術的速度快了幾個數量級。可以按照事件發生頻率在位圖式顯示中對事件用不同顏色加以標示，提供無可比擬的瞬變信號行為洞悉能力。可在儀器的全頻率范圍上對 DPX 頻譜處理器進行掃描，支持先前在任何頻譜分析儀中不可能獲得的寬帶瞬變捕獲。

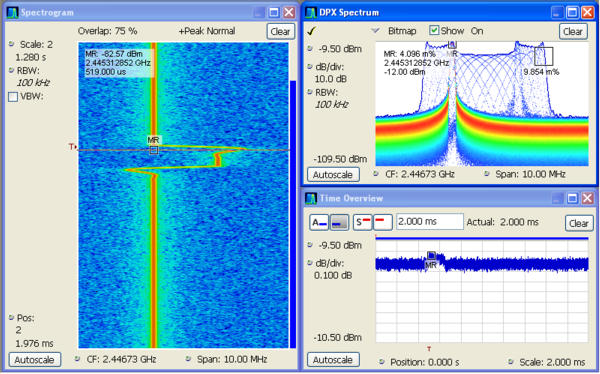

觸發和捕獲：DPX 密度™ 觸發功能監測頻域中的變化，并把任何超限信號捕獲到存儲器中。頻譜圖畫面(左窗格)顯示了頻率和幅度隨時間的變化情況。通過在頻譜圖中選擇頻譜超限觸發 DPX 密度™觸發功能的時點，頻域畫面(右窗格)會自動更新，及時顯示該精確時刻的詳細頻譜視圖。
觸發
泰克擁有提供創新觸發功能的悠久歷史，RSA 系列頻譜分析儀在觸發信號分析方面保持行業領先地位。RSA6000 系列為現代數字式 RF 系統的故障解決提供了觸發功能，其中包括時間限定功率、欠幅、DPX 密度和頻率模板觸發功能。
可以對任何內部觸發源應用時間限定功能，以捕獲脈沖串中的“短脈沖”或“長脈沖”，或者僅當頻域事件延續一定時間后觸發。

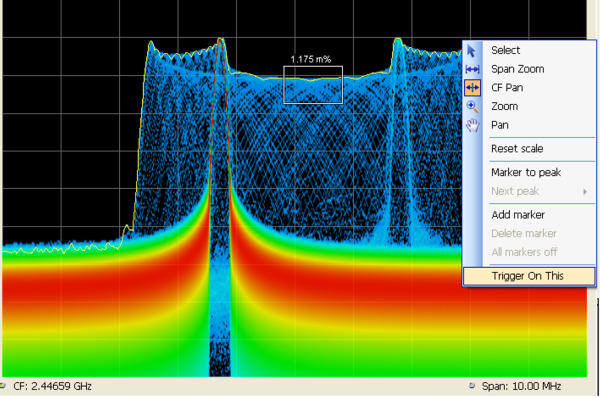

DPX 密度™ 觸發功能對測量的發生頻率或 DPX 顯示的概率觸發。獨一無二的 Trigger On This™ 功能允許用戶只需用鼠標點擊 DPX 畫面上的感興趣信號，就會自動設置一個觸發門限，在稍低于所測量密度時觸發。您可以通過點擊按鈕捕獲高電平信號里面的低電平信號。
可以輕松配置頻率模板觸發(FMT)功能來監測采集帶寬中占用頻率內的所有變化。
可以配置功率門限在時域中進行觸發。分辨率帶寬可與功率觸發功能一起使用，用于限制頻帶和降低噪聲。提供了用于實現同步的兩種外部觸發功能以測試系統事件。
捕獲
可以捕獲一次，然后進行多次測量而無需重新捕獲。采集帶寬中的所有信號記錄在 RSA6000 系列的深存儲器中。記錄長度因所選擇的采集帶寬而異-110 MHz 帶寬時最長 1.7 秒，1MHz 帶寬時最長 81.9 秒，或者在使用 FMT/ 深存儲器（選項02）的情況下 10 kHz 帶寬最長 1.46 小時。在寬達 110 MHz(選項 110)的所有采集帶寬中提供 73 dB 的無雜散動態范圍，當存在大信號時可以實時捕獲小信號。
分析
RSA6000 系列頻譜分析儀提供了眾多分析功能，可以提高從事元器件或 RF 系統設計、集成和性能驗證的工程師或者從事網絡或頻譜管理的營運工程師的工作效率。除了頻譜分析以外，三維頻譜圖可以同時顯示頻率和幅度隨時間的變化。可以在頻域、相位域、幅度域和調制域上進行時間相關測量。這特別適合包括跳頻、脈沖特征、調制切換、建立時間、帶寬變化和間歇性信號的信號分析。
